Как правильно установить видеорегистратор

Как правильно установить видеорегистратор

Купить видеокамеру, регистрирующую дорожную ситуацию, с сигнализатором полицейских дорожных радаров – это круто, но не сложно. Гораздо сложнее установить её на автомобиль так, чтобы максимально использовать все её полезные функции. Здесь владельца машины поджидает много сюрпризов и нюансов, которые могут свести на нет все его ожидания от установки долгожданной покупки. И главный вопрос – выбор места установки.

Подключение к лампе

На рисунке показано, как правильно припаять провода к контактам блока питания.

Припаянную проводку следует хорошо заизолировать.

Устройство будет работать исправно, если подавать «+» и «-» к соответствующим контактам адаптера питания от прибора. Подготовив блок питания, начинаем работать с лампой.

Снимаем с нее плафон. Затем тестером или мультиметром определяем расположение клемм, находим «+» и «-». Проводка должна быть под напряжением. Оголенный участок провода подключаем к устройству. После подключения регистратора в сеть следует надеть плафон на лампу, закрепить кабель, спрятав его под обшивку салона.

Блок питания — важная составляющая в этой цепи. Следует отметить, что напряжение питания прибора составляет 5В, тогда как прикуриватель имеет напряжение 12В.

Установка видеорегистратора на авто

  • Установка видеорегистратора на авто
  • 1. Место установки видеорегистратора
  • 2. Как установить видеорегистратор самостоятельно
  • 3. Подключение к прикуривателю изнутри

Даже самым прилежным водителям никогда не помешает дополнительный, и что немаловажно, правдивый свидетель на дороге. В народе говорят, что наличие регистратора на лобовом стекле каким-то образом «притягивает» ДТП, но как ни крути, те водители, которые благодаря видеорегистратору разобрались в неоднозначной ситуации, могут с этим утверждением поспорить.

  • 1. Место установки видеорегистратора
  • 2. Как установить видеорегистратор самостоятельно
  • 3. Подключение к прикуривателю изнутри

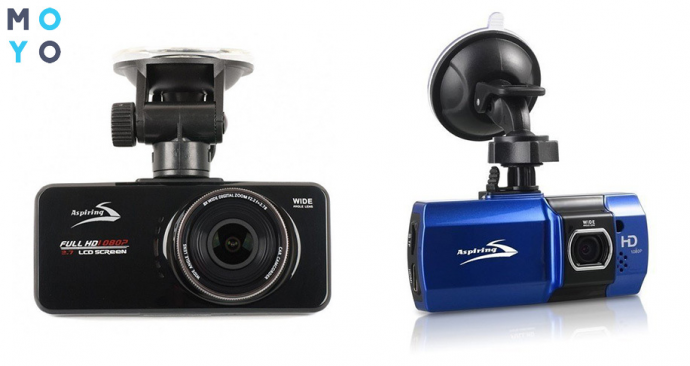

На сегодняшний день видеорегистратор является специальным устройством для осуществления фиксации обстановки вокруг автомобиля в момент его движения или же пребывания на стояночной площадке. Главной его функцией является запись видеоряда, хотя большинство современных специализированных моделей могут записывать еще и звук благодаря встроенному микрофону.

Видеорегистраторы, как правило, необходимы прежде всего для обеспечения полной правовой безопасности водителей. Видеозапись, сделанная благодаря такому «помощнику», может стать неопровержимым аргументом в суде, а также в каких-либо спорах с другими участниками дорожного движения, разговорах с автоинспектором, или же, что наиболее важно, во время разборок с страховыми компаниями.

Только не стоит забывать о следующем: данные, которые зафиксированы регистратором, могут рассматриваться как доказательства во время разбирательств по делу дорожно-транспортного происшествия, хоть и с определенными оговорками.

По словам многих обладателей этого вспомогательного устройства, выбор и покупка видеорегистратора (может быть с антирадаром или без) являются только половиной дела.

Главной проблемой, с которой сталкивается каждый автомобилист, является правильная установка видеорегистратора. О ней мы и поговорим в нашей статье. Мы постараемся разобраться в том, как безошибочно определить место установки видеорегистратора, как осуществить корректную установку, а также как правильно подключить видеорегистратор к прикуривателю изнутри.

1. Место установки видеорегистратора

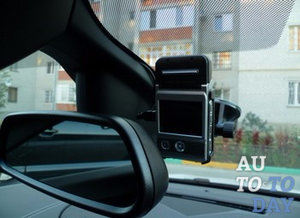

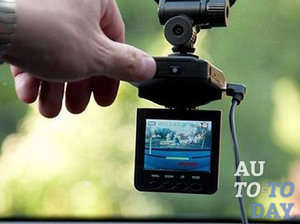

Зачастую большинство водителей закрепляют видеорегистратор на лобовом стекле и на торпедо. В любом случае, при выборе места установки устройства, нужно руководствоваться тем фактом, что прибор ни в коем случае не должен ухудшать обзор, или более того, отвлекать водителя. Если ваш видеорегистратор имеет небольшой формат, вполне возможно спрятать его за зеркалом заднего вида. Как показывает практика, такой вариант установки устройства является одним из лучших на сегодняшний день: он обеспечивает отличный обзор для камеры (при правильной ориентировке, конечно) и, к тому же, не создает водителю никакого дискомфорта и помех.

Но, как и все другие варианты, данная установка имеет свой, довольно серьезный, минус: в таком положении очень тяжело, а в некоторых случаях, и вовсе невозможно развернуть камеру таким образом, чтобы можно было записать все происходящее именно со стороны водителя (к примеру, в момент разборок с работниками дорожной инспекции).

Если же устройство тяжелое, выбор места, на котором оно будет устанавливаться, сводится к минимуму: приходится «приземлять» видеорегистратор и устанавливать его на торпедо. Главным минусом такой установки является тот факт, что, находясь в таком положении, видеорегистратор попросту не может обеспечить должного обзора.

Также, как утверждают «бывалые» автомобилисты, на выбор места крепления видеорегистратора может повлиять и тип держателя. Как правило, видеорегистратор бывает двух типов: на присоске и на липкой ленте. Каждый из типов имеет свои достоинства и недостатки. Если говорить о креплении на присоске, главным достоинством такового является легкость в использовании (видеорегистратор легко снимать и ставить на место).

Недостаток состоит в том, что присоска недолговечна, и через некоторое время она станет хуже держать, что может стать причиной падения видеорегистратора с возможностью выхода его из строя. Ко всему прочему, на прочность держания присоски может повлиять и перепад температур. Исходя из этого, в зимнее время года, перед тем как отправляться в путь, нужно обязательно проверять, крепко ли держится видеорегистратор.

Если говорить о двусторонней липкой ленте, можно сказать, что такое крепление держит видеорегистратор намного прочнее, чем предыдущий вариант. Недостаток такого крепления состоит в том, что у вас не получится часто снимать держатель, а это в некоторых случаях доставляет неудобства.

Если ваш автомобиль находится на охраняемой стоянке или же в гараже, то у вас нет особой нужды в том, чтобы постоянно снимать видеорегистратор. Но, с другой стороны, вы же не всегда оставляете автомобиль под присмотром.

И еще один немаловажный нюанс: при установке видеорегистратора нужно обязательно учитывать наличие подушек безопасности – видеорегистратор ни в коем случае не должен попасть в зону их действия. Если не учитывать этот фактор, то это может грозить вам получением травм от устройства при срабатывании подушек.

2. Как установить видеорегистратор самостоятельно

Как правило, большинство видеорегистраторов запитывают от прикуривателя и, соответственно, большинство шнуров питания идут со штекером именно под этот разъем. Все было бы довольно неплохо, если бы не висящие посреди лобового стекла провода, которые, во-первых, загораживают обзор, а во-вторых, очень отвлекают водителя от дороги.

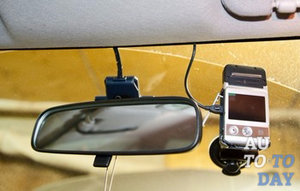

Исходя из этого, специалисты рекомендуют выводить провод под потолок, причем не забудьте оставить немного свободного провода для того, чтобы вы имели возможность при необходимости изменять положение камеры. Затем вам необходимо заправить провод под потолочную панель, при этом немного отодвинув ее, обнажить боковую стойку и закрепить провод к уже проложенным там жгутам, воспользовавшись пластиковыми хомутами.

О правильности отодвигания потолочной панели и боковой стойки говорить очень сложно, ведь весь процесс зависит от модели и марки автомобиля.

Многие автомобилисты используют еще один способ закрепления проводов, который уже не такой «скрытный», как первый, но тоже довольно неплохой. Водители используют специальные пластиковые крепежи, которые устанавливают сверху, под самим потолком (как правило, на стекло или же панель), а после этого заправляют в них провод.

После того как мы закрепили провод, опять-таки в зависимости от модели или же вашего желания, проводим провод или через бардачок (как правило, его нужно будет снять) или под ковриком. Если вы отдали предпочтение варианту «под ковриком», вам необходимо следить за тем, чтобы провод ни в коем случае не попадал под ноги пассажира (если вы завели провод на сторону пассажира), или чтобы он не запутался в педалях (если вы решили завести провод на водительскую сторону).

Читать еще:  ТОП-14 видеорегистраторов для автомобилей бренда iBOX

К тому же, вам нужно следить за тем, чтобы провод не попадал в зону движущихся частей, к примеру, заслонок. Лучше всего прикреплять провод хомутами к уже имеющимся жгутам. Движемся дальше. Теперь вариантов действий есть два. Следуя первому, вы можете осуществить вывод шнура где-то в районе прикуривателя и, используя штекер, включать или выключать питание видеорегистратора. Следуя второму варианту, вы можете попросту подключиться изнутри. Второй вариант предпочтительнее с той точки зрения, что прикуриватель один, а устройств обычно несколько, а так гнездо будет свободно.

3. Подключение к прикуривателю изнутри

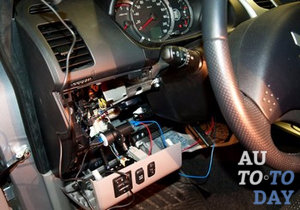

Для того чтобы подключить видеорегистратор «изнутри», вам необходимо припаять два провода к контактам штекера (специалисты не рекомендуют выбрасывать «коробочку», так как там находится преобразователь 12В от прикуривателя и 5В для видеорегистратора). Центральным контактом является вход +12В, а один из боковых – «земля».

Перед этим вам необходимо определить, к каким контактам нужно делать «припайку». Как ни крути, без хитростей здесь не обойтись. Для того чтобы проверить, какой из контактов подключен, можно «прозвонить» тестером/омметром каждый боковой контакт относительно центрального. После этого к тому контакту, где будут хоть какие-то показатели, нужно припаять второй провод. Как правило, имеются и другие конструкции штекеров для прикуривателя, но определение «земли» происходит по такому же принципу: контакты нужно проверять тестером.

Если у вас туго с «прозвонкой», вы можете воспользоваться и другим вариантом: снять крышку и посмотреть, к какому контакту припаян провод. Но если вы являетесь недостаточно опытным мастером, внутрь лучше всего не залезать – последствия могут быть разные. После того как вы припаяете провода, нужно тщательно обмотать все изолентой.

Обратите внимание! Если пайка не держится, можно использовать флюсы (их можно приобрести на авторынке или там, где продается всякое «железо»).

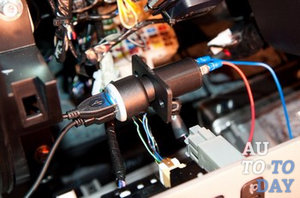

После проделанной работы вам необходимо разобрать место вывода прикуривателя (и в этом случае порядок действий напрямую зависит от модели и марки автомобиля) и вывести туда же провод от видеорегистратора. После этого хорошо закрепляем штекер, воспользовавшись хомутами, а затем принимаемся за припаивание проводов к проводам питания прикуривателя.

Как правило, данные провода самые большие по диаметру. Можно также отыскать питание, воспользовавшись омметром, мультиметром или же тестером. Напряжение в прикуривателе современных автомобилей подается при ключе, выведенном в положение «зажигание» или «АСС». Тут должно быть 15В или около того. Второй провод при заземлении на корпус машины должен выдавать нулевое сопротивление (0 Ом).

Очень важно в этот момент не перепутать провод с подсветкой! Этот провод звонится при выключенных лампах тоже, а вот при включении освещения салона на нем появляется +12В, чего достаточно, чтобы спалить видеорегистратор.

Теперь дело остается за малым. Берем провода от видеорегистратора и соединяем их с найденным питанием от прикуривателя, затем необходимо осуществить тщательную изоляцию (также можно использовать специальные коннекторы). После этого ставим панель прикуривателя на место и наслаждаемся плодами своей работы. Установка устройства завершена. Теперь вы являетесь счастливым обладателем регистратора скрытой установки, а также обрели бесценный опыт во время установки видеорегистратора на ваш автомобиль и знаете, как правильно спрятать провода, чтобы они не представляли никакой помехи. Немного хлопот, но результат того стоил.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Сама установка займет немного времени. Вы успеете попить ароматный кофе, который к тому же бесплатный и посмотреть пару моментов любимого фильма, сидя на мягком диване.

Есть несколько типов видеорегистраторов. И стоимость на установку каждого из них разнится за счет сложности установки.

  • Установка обычного видеорегистратора с одной камерой – 2500 рублей
  • Установкавидеорегистратора с выносной камерой– 3500 рублей
  • Установкавидеорегистратора с двумя камерами– 6000 рублей

При покупке видеорегистратора у нас в car-radar.ru в комплекте «Сделайте все за меня», вы получите значительную скидку на его установку и подключение в автомобиле.

Мы поможем выбрать нужный, именно вам, автомобильный видеорегистратор.

Позвоните нам по телефону 8(495)971-53-57 с 9 до 21 часа без выходных и праздников.

Наши преимущества:

У нас таких нет, у нас нормальные ребята!

Светлая и чистая автомастерская

Бахил хватит на всех!

Убер приезжает быстро, или 5 минут пешком и Вы, как «успешные» люди, на метро!

Не волнуйтесь, Опыт — есть!

Гарантировано, гарантируем гарантию!

Делаем все за 2 часа, в течении недели!

Как мальчишник в Вегасе, только на Демеевке!

Киев, Демеевка, пр. Бурмистенко 30А (на реконструкции)

Кредо, которым руководствуется наш сервис — неизменное качество, индивидуальный подход к каждому клиенту (для постоянных разработана гибкая система скидок), комплексное предоставление всего спектра услуг. В нашем интернет-магазине, Вы всегда, сможете найти лучшие видеорегистраторы. Запомните название нашего автосервиса, и вскоре он станет для Вас синонимом скорой и надежной помощи Вашему автомобилю!

—>

УслугаЦена услугиСроки
Установка видеорегистратораЦены уточняйте1,5 ч

Для консультации и предварительного заказа:

    Наши адреса:
  • Киев, Голосеевский район, переулок Бурмистенко 30А (на реконструкции)
  • Киев, Печерский район, Набережно-Печерская дорога 2

Всем автолюбителям хорошо известно о том, что дорога – это далеко не самое безопасное место, где может случиться всякое. Благо, существует специальный прибор, делающий жизнь водителей более спокойной. Речь идет о видеорегистраторе, который уже давно зарекомендовал себя в качестве обязательного автомобильного аксессуара.

Установка видеорегистратора в машину

Правильная установка видеорегистратора возможна несколькими способами:

  • Подключение к автомобильному прикуривателю. Наиболее распространенный вариант, предусмотренный производителями. Однако многие отказываются от данного способа, поскольку им не нравятся свисающие провода и занятый прикуриватель. В большинстве случаев провод прокладывается под обшивкой крыши, а провода прокладываются в бардачке.
  • Подключение к плафону салонного освещения. Здесь придется разбирать обшивку потолка и тратить слишком много времени на установку. Главный недостаток подобного способа заключается в постоянном напряжении, которое никак не зависит от работы автомобиля.
  • Подключение питания прибора в то место, где после запуска двигателя появляется напряжение. Речь идет о наиболее сложном техническом способе. Настоятельно рекомендуется доверять установку квалифицированным мастерам, работающим в проверенных сервис центрах. Если воспользоваться данным способом подключения, можно будет рассчитывать на моментальное включение видеорегистратора после завода двигателя, скрытые привода, а самое главное – доступный прикуриватель.

Скрытая установка видеорегистратора

Видеорегистратор скрытой установки монтируется таким образом, чтобы его не было видно как снаружи, так и внутри. Благодаря такому монтажу повышается степень защиты от воров и предотвращаются попытки проникновения в машину с целью кражи тех или иных ценных вещей.

Обычно комплект поставки скрытых моделей состоит из отдельного блока управления и записи информации, а также одной или двух выносных камер. Установка вышеописанных систем осуществляется стандартным способом:

  1. Основной блок прокладывают в «бардачок» или другое свободное закрытое пространство внутри салона.
  2. Передняя камера ставится на верхнюю часть ветрового стекла (максимально близко к кромке для незаметности).
  3. Задняя выносная камера устанавливается на заднем автомобильном стекле.
  4. Провода протягиваются под салонной обшивкой к главному блоку, подключаются к питанию.

Чтобы видеорегистратор работал должным образом, его установку нужно доверять опытным и грамотным специалистам, знающим толк в своем деле.

Монтируем видеорегистратор: как установить самому

Установка видеорегистраторов предполагает:

  • монтаж держателя и самого устройства;
  • прокладку провода питания;
  • подключение регистратора.

Питание на видеорегистратор стандартно берут от прикуривателя. В комплекте с устройством шнуры питания имеют соответствующий штекер. Основная проблема – если силовой кабель не спрятать, провод мешает обзору, становится источником дополнительных стуков и других неудобств.

    По этой причине провод лучше вывести под потолком или спрятать под обивку потолка, проложив его под облицовкой боковой стойки. Обычно под стойкой уже имеются жгуты проводов, к которым можно прикрепить провод питания регистратора при помощи хомутов.

Подключение видеорегистратора

Самым простым решением является вывод провода со штекером-разъемом для подключения в области прикуривателя. При этом намного практичнее подключиться напрямую к силовым цепям авто.

Это позволяет оставить свободным гнездо прикуривателя, а также улучшает внешний вид. Фактически, при скрытом подключении провода питания регистратора не будет видно.

Чтобы подключить видеорегистратор:

  • потребуется припаять пару проводов к контактам штекера (для лучшей фиксации дополнительно используется флюс);
  • преобразователь 12В от прикуривателя в 5В для регистратора (выполнен на проводе) отрезать не следует;
  • при подключении нужно найти центральный контакт 12В, а также боковой контакт «заземление», чтобы правильно припаять провода. Для этого используют тестер или омметр.

  • дальше все места пайки следует заизолировать (если не использовались коннекторы), собрать панель прикуривателя и подключить провод питания к регистратору для проверки. В норме, после того, как водитель вставил ключ в замок зажигания, должен работать прикуриватель и видеорегистратор.
  • Куда лучше закрепить видеорегистратор?

    Размещая прибор в авто, нужно убедиться в том, что:

    камера направлена на дорогу и имеет широкий обзор;

    крепление не мешает водителю;

    фиксация не позволит прибору изменить местоположение во время движения.

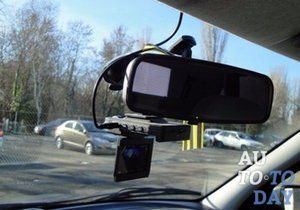

    Как установить видеорегистратор, чтобы прибор не заслонял водителю обзор? Кроме размещения по центру, можно зафиксировать прибор со стороны пассажира, в правой части лобового стекла, однако есть вероятность, что он не будет давать полной картины происходящего.

    Еще один вариант, куда крепить видеорегистратор – размещение в левой части лобового стекла. Это дает видение дорожной обстановки глазами того, кто находится за рулем. Но такой вариант подходит в случае, если приспособление имеет маленькие размеры и не отвлекает внимание от дороги.

    Чем же прикрепить видеорегистратор? Нужно исходить из габаритов устройства и личных пожеланий водителя. Держатель можно и приклеить, получится очень надежно, но снять такое приспособление будет непросто. Качественный фиксатор (например, F8J168bt), должен иметь хорошее сцепление с поверхностью и не терять своих способностей под воздействием температурных изменений.

    Как самостоятельно установить видеорегистратор

    Рассмотрим, как установить видеорегистратор самостоятельно. Поскольку некоторые устройства получают подпитку от прикуривателя, то, соответственно, имеют шнур питания. После установки висячих посреди лобового стекла проводов быть не должно. Поэтому устанавливайте регистратор в машине так, чтобы не загромождать обзор водителя и не отвлекать его от дороги.

    С этой целью рекомендовано проводить провода через потолочную и боковую панель машины, слегка отодвинув ее. Поскольку модели и марки автомобилей разные, то говорить о правильности отодвигания панели несколько сложно.

    Другим способом крепления шнура являются пластиковые крепежи. Они, в отличие от первого способа, не такие скрытые, но тоже срабатывают неплохо. Крепежи устанавливают непосредственно на стекло или на панель под самым потолком и через них протягивают провод.

    Рассмотрим варианты подключения видеорегистратора. Владельцы проводят провод через бардачок (что более предпочтительно), а некоторые — со стороны водительского руля. Важно провести шнур так, чтобы он не путался с движущимися частями авто и не мешал водителю при движении.

    Практически во всех автомобилях в верхней части лобового стекла и потолка есть небольшой выступ (ниша), которая легко отодвигается. Через нее проводится кабель от видеорегистратора в ту или иную сторону. Чтобы незаметно провести кабель сбоку, можно легким движением снять боковую стойку и аккуратно уложить провод под панель.

    Если провод пройдет в бардачок, то нужно установить в нем тройник для подключения проводов. Если же провод будет протянут со стороны руля, то нужно будет отодвинуть боковую панель блока предохранителей и подключить провод. Для этого понадобятся прикуриватель с проводом, который можно приобрести в любом автомагазине, и предохранитель с припаянным проводом.

    Предохранитель подключается к плюсовому проводу. На крышке блока предохранителя есть схема, на которой можно увидеть значок плюсового предохранителя ACC (10 A). Нужно изъять штатный предохранитель и подключить к нему плюсовой провод. После этого можно будет подключить к нему прикуриватель. Если подключить напрямую, то видеорегистратор может перегореть, так как данные устройства работают от 5 V. Минусовой провод крепится к болту коробки предохранителя.

    Как подключить

    Помимо знаний о способах крепления устройства, нужно понимать, как правильно его закрепить. Для монтажа прибора на присоску, прежде всего нужно тщательно обезжирить стекло, для чего используют очиститель стёкол либо спирт и мягкую тряпку. Ждём некоторое время, чтобы поверхность полностью высохла. Затем присоску плотно прислоняем, прижимаем с некоторым усилием и поворачиваем защёлку в то положение, когда она фиксирует крепление на стекле. После монтажа следует пробовать крепление на прочность, ведь приятного будет мало, когда регистратор во время движения упадёт на торпедо или на пол. Что касается крепления на двухсторонний скотч, то материал следует покупать качественный, чтобы он хорошо удерживал устройство, и никакие температурные перепады не сказывались на его свойствах. Стоит заметить, что есть модели видеорегистраторов, комплектация которых изначально не имеет никаких креплений. В этом случае приходится крепить именно на двухсторонний скотч.

    Как закрепить провода

    После выбора места и установки держателя, следует задуматься над вопросом прокладки проводов. Во многих случаях запитка видеорегистраторов выполняется от прикуривателя, поскольку шнуры питания имеют штекер под этот разъем. Такой вариант прост, но имеет существенный недостаток: возможна помеха обзору и отвлечение водителя. В этом случае рекомендуется провод спрятать под потолком:

    • провод заправляют под потолочную панель, немного отодвинув её;
    • оставляют некоторый запас провода для смены положения камеры при необходимости;
    • снимается боковая стойка и выполняется крепление провода к штатной проводке пластиковыми хомутами.

    В зависимости от конкретной марки автомобиля, крепление боковых декоративных элементов выполнено по-разному. Провод можно проложить более простым способом с применением специальных пластиковых крепежей, которые располагают под потолком. Затем питание подводится под ковриком либо через бардачок, что зависит только от пожеланий автовладельца. Если предпочтение отдано варианту «под ковриком», то нужно проследить, чтобы провод ничему не мешал и нигде не запутался. Внимание стоит обратить также на то, чтобы провода, подводящие питание, не располагались в зоне движущихся элементов, например, заслонок отопителя и т. п. Подвести питание можно непосредственно через разъем прикуривателя либо подсоединив провода с внутренней стороны. Поскольку далеко не во всех автомобилях в салоне присутствует более одного прикуривателя, то второй вариант предпочтительнее.

    Скрытая установка

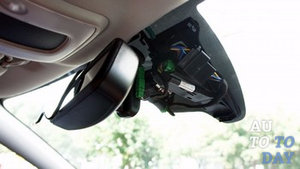

    Немало автовладельцев задумываются о скрытой установке видеорегистратора и, как правило, уже после того, как устройство будет украдено злоумышленниками. Для скрытой установки потребуется приобрести регистратор с отдельной камерой, которая будет вмонтирована в зеркало заднего вида.

    В корпусе зеркала делают два отверстия соответствующего размера: для камеры и для провода. Диаметр отверстия можно подобрать таким образом, чтобы видеоустройство плотно входило в него без необходимости дополнительного крепления. Останется собрать корпус, установить зеркало на место и проложить провод.

    К плафону освещения

    Питание для видеорегистратора можно взять от потолочного плафона. После крепления устройства, необходимо протянуть провода к плафону. Чтобы они не болтались, оптимальным вариантом будет спрятать их под обшивку салона. Затем нужно снять плафон, отсоединив провода питания. Крепление светильника отличается в зависимости от автомобиля. Когда плафон будет снят, следует заняться проводами. В нашем случае нужны те, на которых постоянно присутствует питание, и выяснить это нам поможет мультиметр. Не забываем определить также полярность проводов. После того как выяснили, где плюс и минус, припаиваем к ним по проводу.

    Стоит учитывать, что бортовая сеть автомобиля питается от +12В, а видеорегистратор от +5В, поэтому понадобится адаптер (идёт в комплекте со многими устройствами). Припаянные провода соединяем с адаптером посредством пайки, а места соединений обматываем изолентой. Проверяем работоспособность регистратора, и если все работает, то останется спрятать провода и собрать светильник. Можно обойтись и без паяльника: на нужных проводах надрезаем изоляцию, соединяем с ними провода от адаптера. Затем изолируем места соединения и собираем все обратно.

    К аккумулятору

    Чтобы запитать устройство напрямую, потребуется адаптер и длинный провод, а также предохранитель на 15А. Выполнив установку регистратора в нужное место, соединяем его проводом, строго соблюдая полярность, устанавливаем предохранитель. Провод располагаем под обшивкой и выводим в подкапотное пространство, также возможен его вывод под капот через монтажный блок, в котором есть места под запасные предохранители. В моторном отсеке провода соединяем с соблюдением полярности: плюс к аккумулятору, минус на кузов в любом удобном месте. Главное, чтобы соединения были надёжными.

    К зажиганию

    Существует ещё один способ подключения — к замку зажигания. Этот вариант менее популярен, поскольку устройство будет работать только после поворота ключа. Завершив монтаж устройства и подключение к адаптеру, прокладывают провода. Для этого их можно проложить в верхней либо нижней части лобового стекла к замку зажигания.

    С помощью мультиметра находим плюсовую клемму и соединяем с ней провод от адаптера. Отрицательный провод крепится на массу кузова.

    К блоку предохранителей

    Подать питание на видеорегистратор можно также с блока предохранителей, для чего используются специальные разветвители. Аксессуар вставляют в разъем штатного предохранителя, при этом верхние гнёзда задействуют для подключения предохранителя регистратора, нижние для штатного. От разветвителя питание подаётся непосредственно на адаптер и затем на устройство видеозаписи.

    Инструменты и материалы

    Как при подключении любого другого оборудования, для установки видеорегистратора понадобится определённый набор материалов и инструментов:

    • провода;
    • паяльник;
    • мультиметр;
    • изолента;
    • кусачки;
    • пластиковые хомуты;
    • инструмент для снятия декоративных элементов салона.

    Возможны некоторые изменения перечисленного в зависимости от выбранного способа подключения.

    Пошаговое подключение к прикуривателю

    Как можно было понять, подключение регистратора возможно в разных местах. Одной из распространённых точек запитки является прикуриватель, поэтому этот способ стоит рассмотреть более детально. Само подключение можно выполнить таким образом, что розетка прикуривателя будет свободна.

    Первое, чему следует уделить внимание — это адаптер или как его ещё называют блок питания. Он представляет собой штекер для подключения в прикуриватель и предназначен для питания регистратора (преобразовывает +12в в +5в). Поэтому блок питания останется, и отрезать от него мы ничего не будем.

    Сам провод можно скрыто провести под обшивкой, что избавит от необходимости что-то припаивать. В этом случае он выводится возле прикуривателя, после чего штекер вставляется в разъем. Но чтобы не занимать порой единственный в автомобиле разъем, можно поступить несколько иным способом и подключиться к контактам питания на нём: центральный соответствует +12В, боковой отвечает за массу. Чтобы выполнить подключение правильно, воспользуемся мультиметром. На штекере определяем нужный боковой контакт (между одним из боковых и центральным контактом должно быть сопротивление).

    Надёжно припаиваем провода. Чтобы контакты залуживались лучше, следует воспользоваться флюсом.

    После пайки штекер хорошо обматываем изоляцией

    Необходимо проложить провода под обшивкой. Если их длины недостаточно, потребуется припаять дополнительные. Затем приступаем к разборке потолка и передней стойки.

    Аккуратно отодвигаем потолок и укладываем туда провод от регистратора, при этом оставив некоторый запас для изменения положения устройства. Провод протягиваем по боковой стойке лобового стекла и крепим его пластиковыми стяжками. Лучше всего крепление выполнить к заводской проводке.

    Затем провод заводим за панель приборов.

    Выходить провод должен возле прикуривателя, при этом возле него нужно все разобрать. В зависимости от автомобиля может потребоваться тот или иной инструмент, поэтому нужно смотреть по месту.

    Находим и подключаем напряжение к разъёму прикуривателя. Лучше всего убедиться в правильности найденных проводов с помощью мультиметра. Как правило, на прикуриватель питание подводится двумя толстыми проводами и +12В появляется при повороте ключа в замке зажигания. Минусовой провод должен иметь нулевое сопротивление относительно массы автомобиля. Теперь нужно выполнить соединение. Сделать это можно с помощью специальных коннекторов либо по-простому, зачистив изоляцию, подключив провода и хорошо заизолировав места соединения. Сам адаптер видеорегистратора следует закрепить, чтобы он не дребезжал по кочкам.

    Осталось собрать все демонтированные элементы в обратной последовательности. В результате мы подключили регистратор, никакие провода не болтаются и розетка прикуривателя свободна.

    Меры безопасности

    Прежде чем начать подключение регистратора, следует обесточить бортовую сеть, иными словами, снять клемму с аккумулятора. В целом следует придерживаться следующих правил:

    • соединения должны быть надёжными и хорошо заизолированными;
    • питание должно подаваться через предохранитель;
    • подключение устройства выполняют при строгом соблюдении полярности;
    • клемму на аккумулятор подсоединяют только после проверки правильности всех соединений.

    Самостоятельно подключить видеорегистратор можно, но нужны хотя бы минимальные знания и навыки в работе с системой питания автомобиля, мультиметром и электропроводкой. Если есть сомнения в своих силах, то процедуру лучше доверить профессионалам и обратиться в специализированный сервис.

    Видео: установка видеорегистратора

    Видеорегистратор будет нелишним дополнительным устройством в оснащении автомобиля, в особенности при частых поездках по городу. Если умения позволяют, то установку и подключение можно выполнить самостоятельно, выбрав оптимальное место и точку запитки.
