Skoda Octavia КоРоВа-) › Бортжурнал › Замена датчика ГУРа (Датчик контроля давления)

Skoda Octavia КоРоВа 🙂 › Бортжурнал › Замена датчика ГУРа (Датчик контроля давления)

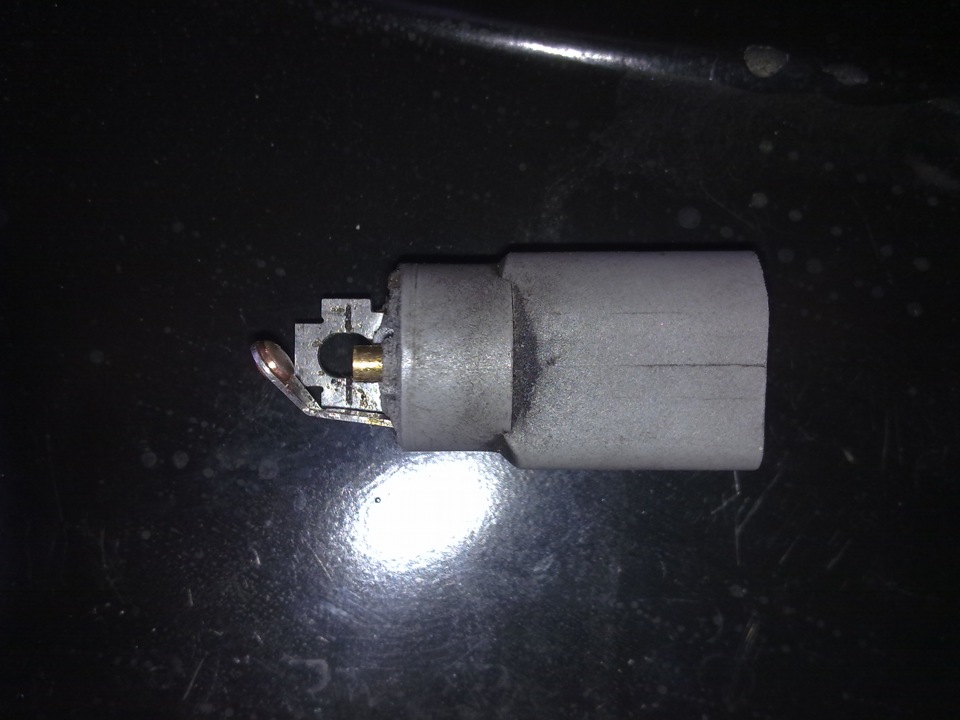

Вот собственно сам датчик

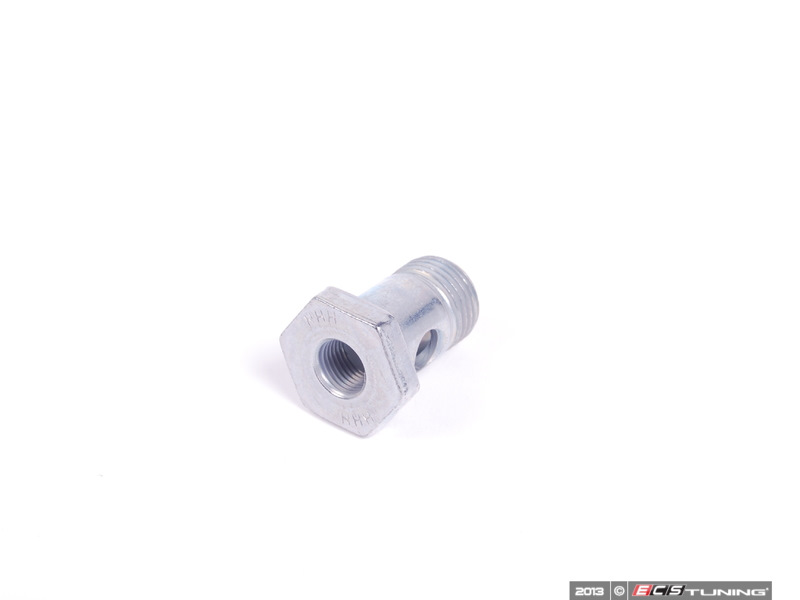

1. Пустотелый болт не заглушеный
для автомобилей с системой стабилизации холостого хода
M16X1,5
или

WHT001799

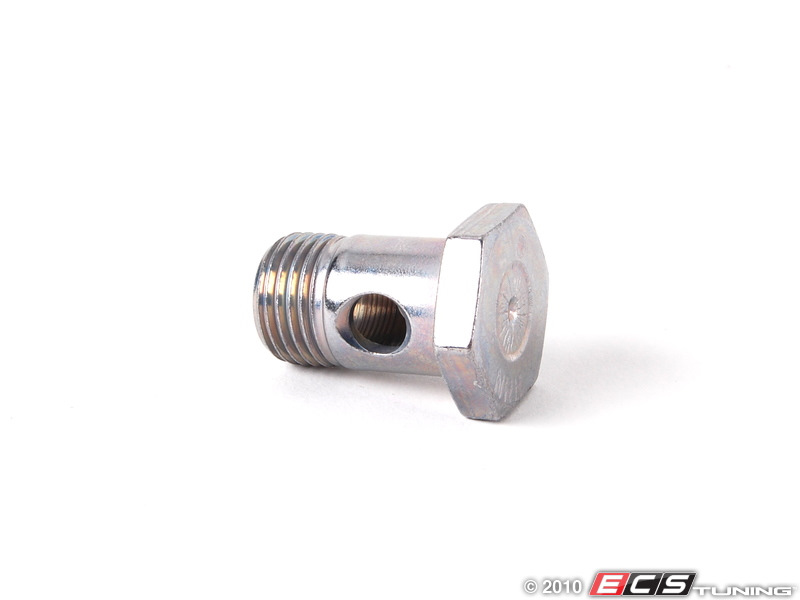

Пустотелый болт заглушенный
для автомобилей с системой стабилизации холостого хода
M16X1,5
2. N0138487
Уплотнит. кольцо
16X22
__________________
Оригинальный болт и кольцо, вкручиваеться вместо датчика давления ГУРа

Цена 700 рублей

Симптомы неисправности датчика холостого хода

При выходе из строя датчика холостого хода водителя об этом оповестит лампочка Check Engine («Проверьте двигатель»). Однако если она загорелась и автомобиль имеет проблемы при работе на холостом ходу, это вовсе не значит, что неисправность однозначно связана с датчиком. Без проверки регулятора сложно точно сказать, исправен он или нет.

Можно выделить ряд признаков, которые являются «маяками», что в работе датчика холостого хода имеются проблемы:

• Автомобиль глохнет на холостом ходу или у него «плавают» обороты;
• Чтобы двигатель работал без сбоев, ему требуется значительное время на прогрев;
• При переводе рычага коробки передач в нейтральное положение, двигатель глохнет.

Описанные выше проблемы возникают из-за недостатка или избытка воздуха, подаваемого в двигатель при работе на холостых оборотах. Однако не только датчик холостого хода может вызывать подобные симптомы, именно поэтому его необходимо диагностировать, перед тем как подбирать новый на замену.

Неисправности датчика холостого хода

К несчастью, даже современные датчики холостого хода не имеют системы самодиагностики, так что владельцу авто придется выявлять поломку по косвенным признакам. Заметим, что при поломке даже не загорится индикатор “Check Engine”. Проблема будет крыться в недостатке или, напротив, избытке кислорода, поступающего к двигателю на холостых. Это и нужно учитывать. Признаки поломки РХХ будут следующими:

• Двигатель глохнет на холостых;
• Обороты «плавают» на холостом ходу;
• Двигатель глохнет сразу после того, как водитель переводит РКПП в нейтральное положение;
• Силовой агрегат требует долгого прогрева для нормальной работы.

Как видите, симптомы практически те ж, что и при поломке датчика положения дроссельной заслонки, однако есть одно важное отличие — при его поломке загорается “Check Engine”. Как и в случае проблем с ДПДЗ игнорирование проблемы чреваты ускоренным износом двигателя , а также практически всех элементов топливной системы. К слову, сам регулятор изнашивается быстрее, если в дроссельный узел попадают сторонние жидкости, а также редко меняется воздушный фильтр.

Причины высокого и низкого давления масла в двигателе и способы устранения проблем

Повышенное давление

Поводом для подозрений на такую напасть будет появление утечек из-под прокладок на двигателе. При подключении манометра опасения подтверждаются. Вопрос: в чем причина, и что делать? Основной причиной проблемы практически всегда является неисправность редукционного клапана, вызванная банальным загрязнением или износом. Для начала (особенно, если добираться до этого конструктивного элемента не просто) имеет смысл промыть систему смазки. Так как налицо уже достаточно серьезные сбои в работе системы, при выборе промывочного состава лучше не «стесняться» и предпочитать усиленные версии. Например, Oilsystem Spulung High Performance Benzin.

Да и вообще, если поддерживать систему смазки в чистоте, регулярно используя промывки, вероятность столкнуться с проблемой повышенного давления стремится к нулю.

Сниженное давление масла

Первую мы уже назвали – недостаточный уровень, но могут быть и другие. Вторая в точности совпадает с причиной первого пункта, только редукционный клапан умудрился «зависнуть» на грязи в приоткрытом положении, либо у него механически повреждена пружинка. Лечится заменой клапана или промывкой. Деталь стоит копейки, а на здоровье мотора влияет очень сильно. Кстати, промывка зачастую помогает устранить еще одну причину масляного голодания – отложения на сетке маслоприемника. Пример отражен на изображении.

Недостаточная вязкость моторного масла при полностью прогретом двигателе

Чаще всего эту причину можно диагностировать по характерному поведению лампы давления масла – она мигает в ответ на малейшее снижение оборотов на холостом ходу полностью прогретого мотора.

В такой ситуации желательно проверить, не перепутали ли чего при последней замене масла, и подходит ли двигателю залитый в него сорт смазки. Если последний не подходящий – имеет смысл произвести замену.

Второе, что могло произойти – подходящее масло потеряло вязкость из-за перегрева или попадания топлива (обычно в этом случае можно ощутить характерный топливный запах из маслозаливной горловины). Разбор решения проблем топливной аппаратуры оставим за рамками этой статьи и допустим, что мы ее решили. Как же быть с маслом? Менять? Лучший вариант – да поменять, но не всегда есть такая возможность (временная, финансовая, физическая). Можно ли отсрочить данную процедуру? Можно! И поможет нам в этом такой повышающий давление масла продукт как Стабилизатор вязкости Visco-Stabil.

Также причиной недостаточного значения может быть повышенный износ деталей масляного насоса, коренных и шатунных вкладышей коленвала, подшипников распредвалов и турбины, но все перечисленные аспекты, к сожалению, требуют для устранения сложного ремонта.

Как видим, давление масла в автомобильном двигателе — параметр, сильно влияющий на долговечность и правильную работу «сердца» и требующий к себе очень внимательного отношения. Но далеко не все проблемы с ним являются критичными, а некоторые вообще можно решить без разборки основного агрегата: с помощью очистки масляной системы, замены масляной жидкости или стабилизатора вязкости.

Диагностика давления масла в двигателе

Для надежной работы двигателя необходимо, чтобы в системе смазки было обеспечено достаточное давление масла. На щитке приборов автомобиля есть контрольная лампа или датчик, которые показывают состояние давления масла в двигателе. Если при запущенном двигателе на холостых оборотах загорается контрольная лампа давления масла и горит при работе на высоких оборотах, то это тревожный сигнал. Требуется остановиться, заглушить мотор и выяснить причину, дальнейшая его работа недопустима, так как это может привести к поломке (двигатель «стуканет») и дальнейшему капитальному ремонту.

Эта статья о том как диагностировать давление масла в двигателе и узлах трансмиссии и что необходимо предпринять если загорелась или замигала лампочка давления масла на панели приборов.

Самостоятельная проверка системы смазки двигателя

1. Поднимите капот, нет необходимости сразу проверять уровень масла в двигателе, масло должно стечь в картер, это занимает какое-то время. Пока посмотрите, нет ли на моторе свежих подтеков масла, не поврежден ли масляный картер (если «защита картера» отсутствует).

2. Если заметили течь масла из картера, попробуйте временно загерметизировать ее. Для этого используйте подручные материалы, такие как: кусок резины, тряпка, скотч, деревянный клин и т.д.

3. Убедитесь, что масло не подтекает из-под прокладки масляного фильтра, которая может быть повреждена или требуется просто подтянуть фильтр. Опасайтесь обжечься о горячие детали двигателя, поэтому лучше работать в перчатках.

4. Проверьте с помощью щупа уровень масла в двигателе, он должен быть между MIN и MAX. Если масла недостаточно, то добавьте его. Масло на долив применяйте то же, что и залитое в двигатель.

5. Запустите двигатель. Если лампа давления масла погасла, то вам повезло, можно ехать. Если нет, то требуется дальнейшая диагностика.

6. Теперь следует проверить исправность самого датчика давления масла. Выверните его из двигателя и закрутите вместо него механический манометр давления масла (инструкция по диагностике этими приборами приведена ниже). Если давление при частоте вращения холостого хода более 0,65 кгс/см2 и увеличивается с ростом оборотов, то следует заменить сам датчик или проверить его электрическую цепь.

7. Все что могли проверить самостоятельно — сделали, если лампа мигает, то необходимо обратиться в автосервис для полной диагностики двигателя и возможного ремонта.

Основные функции моторного масла

Уменьшение трения и износа деталей двигателя. Уплотнение герметичности надпоршневого пространства в месте контакта поршневых колец со стенками цилиндра.

1 — масляный насос;
2 — маслоприемник;
3 — редукционный клапан;
4 — перепускной клапан;
5 — масляный фильтр;
6 — датчик аварийного давления масла.

Как устроена система смазки двигателя

Насос засасывает масло через заборный патрубок из картера двигателя и подает его через масляный фильтр в главную магистраль. Из нее по каналам в блоке масло поступает к коренным подшипникам коленчатого вала. Смазка шатунных подшипников чаще всего организуется через коренные шейки по каналам, соединяющим их с шатунными.

На нижней головке шатуна, как правило, имеется отверстия для разбрызгивания масла на стенки гильзы цилиндра. В канавках маслосъемных колец расположены дренажные отверстия для стекания масла.
От главной магистрали ответвляется вертикальный смазочный канал, откуда масло подается к опорным подшипником распределительного вала, осей коромысла и гидравлическим компенсаторам клапанов.

В системе смазки предусмотрены регулирующие клапаны. На нагнетательной части масляного насоса находится клапан избыточного давления (редукционный клапан). Он срабатывает, когда давление в системе смазки превысит некий критический уровень (обычно 4-5 бар) и сбрасывает часть масла с выхода насоса на вход. Когда непосредственно в систему встраивают перепускной клапан (чаще он бывает расположен в корпусе сменного фильтра). Клапан открывается при засорении фильтра, направляя в систему не фильтрованное масло с продуктами износа.

Для оповещения об опасно низком давлении в контуре смазки существует датчик аварийного давления масла. Чаще он располагается на блоке цилиндров рядом с масляным фильтром, иногда — на корпусе головки блока.

Износ вкладышей двигателя

Часто причиной падения давления масла в двигателе является износ подшипников двигателя, прежде всего кривошипно-шатунного механизма. Напор в системе смазки создает масляный насос. Давление, которое развивается, определяется гидравлическим сопротивлением масляной магистрали. Звучит мудрено, а если сказать по-простому, то это значит, что чем легче масло будет истекать из системы смазки, тем меньше будет создаваемое в ней давление и наоборот.

В исправном моторе зазоры в подшипниках коленчатого вала составляют 0,03-0,08 мм. Они, с одной стороны, обеспечивают нормальный режим смазки, при котором между шейкой вала и вкладышем проникает достаточное количество масла для создания так называемого масляного клина (благодаря ему трущиеся детали выдерживают большие механические нагрузки с малым для себя ущербом). С другой стороны, небольшие зазоры не позволяют маслу, имеющему высокую вязкость, вытекать из внутренней полости подшипника.

При износе подшипников зазоры увеличиваются, иногда в несколько раз. Масло начинает активно просачиваться из системы, что приводит к уменьшению давления (на приборной панели загорается или начинает мигать лампочка «давление масла»). Особенно остро этот эффект проявляется на «горячем» двигателе, когда вязкость масла минимальна (увеличивается текучесть масла). В таких случаях говорят, что «подшипники не держат масло».

Если давление масла растет слишком медленно, то при запуске холодного двигателя слышен стук или даже грохот. Причины скрываются в низком уровне масла, или в износе масляного насоса, коренных вкладышей или выхода из строя предохранительного клапана. Такие же звуковые сигналы сопровождают работу двигателя при неправильно подобранном масле или масляном фильтре.

Износ подшипников коленчатого вала — беда, которая не ходит одна, а влечет за собой другие неприятности. Уменьшение давления в нижней части системы смазки приводит к масляному голоданию трущихся деталей в головке блока и в гидрокомпенсаторах (под клапанной крышкой появляется железный цокот и клапана начинают «подвисать»). Так вскоре придется ремонтировать и их. Вовремя обнаружить этот процесс и принять меры — значит сэкономить на запчастях и ремонте.

Зачем измерять давление масла, если в конструкции двигателя предусмотрен датчик давления? Дело в том, что датчик срабатывает тогда, когда давление снизилось до аварийного уровня, когда уже «поздно пить боржоми». Иногда датчики барахлят и их проверять тоже необходимо. Даже в тех случаях, когда на приборной панели установлен стрелочный прибор, следует иметь в виду, что он так называемого индикаторного типа и его показаниям можно верить с большой оговоркой.

Оценка состояния масляной системы двигателя и КПП

Для замера давления масла в двигателе применяются специальные манометры ИДМ-1 или более простой аналог TU-12. Сама диагностика давления масла производится обычно через штатное резьбовое отверстие датчика давления масла (прибор вворачивается вместо него).

В технических характеристиках двигателей приводятся данные давления масла. Также указываются обороты, при которых следует выполнять измерения. Если это не оговаривается особо, мерить следует в режиме оборотов холостого хода. На результаты измерений оказывает влияние температура масла, определяющая его текучесть. Замер давления масла в двигателе рекомендуется проводить при рабочей температуре двигателя (температура масла около 80°С).

Для расшифровки результатов тестирования можно воспользоваться справочной таблицей, приведенной в статье. Если дополнительные проверки показали, что при исправных деталях системы смазки давление масла в двигателе близко к нижнему пределу или меньше него, значит, двигатель пора отправлять в капитальный ремонт.

Измерения давления масла в двигателе

1. Прогрейте двигатель до нормального теплового состояния, оцениваемого по температуре картерного масла (более 60 град.С).
2. С выключенного двигателя удалите датчик давления масла.
3. Присоедините манометр со шлангом вместо датчика давления масла ( при необходимости используйте необходимый адаптер из комплекта с соответствующей резьбой) к системе двигателя или коробке передач.
4. Запустите двигатель и снимите показатели на различных оборотах коленчатого вала, рекомендованных в паспорте двигателя при стабилизированных показаниях стрелки манометра.
5. Заглушите двигатель и дождитесь, пока давление упадет до нуля или сбросьте давление кнопкой сброса под манометром, отсоедините тестер от двигателя и подсоедините обратно датчик давления масла.
6. Оцените состояние масляной системы сравнив полученные результаты со значениями, приведенными в паспорте двигателя или в справочной литературе.

В технических характеристиках двигателей приводятся данные давления масла. Также указываются обороты, при которых следует выполнять измерения. Если это не оговаривается особо, то мерить следует в режиме оборотов холостого хода. На результаты измерений оказывает влияние температура масла, определяющая его текучесть. Замер рекомендуется производить при рабочей температуре двигателя. После диагностики индикатором ИДМ-1 делается заключение о работоспособности двигателя.

Неисправность

Причина

Способ устранения

Пониженное давление масла в нижнем диапазоне оборотов двигателя

Повышенное давление масла при частоте вращения коленчатого вла свыше 2000 об/мин

Из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии

Предохранительный клапан не открывается вследствие загрязнения

Снять и проверить клапан

Клапан снять и проверить

Пониженное давление масла во всем диапазоне оборотов двигателя

Слишком мало масла в двигателе. Загрязнена сетка маслозаборника, сломана маслозаборная трубка

Долить масло в двигатель
Снять масляный картер, прочистить сетку, если необходимо, заменить трубку

Изношен масляный насос

Снять, проверить, если требуется, заменить

Износ подшипников двигателя

Применение автохимии для повышения давления масла

Не всегда требуется производить «капитальный» ремонт двигателя, если диагностика покажет износ вкладышей коренных или шатунных шеек. Иногда достаточно произвести обработку двигателя нашим защитно-восстановительным препаратом ЭДИАЛ для Двигателя. При некритическом износе (когда лампочка давления масла только замигала) его применение позволит восстановить изношенные поверхности вкладышей и шеек коленвала, оптимизировать зазоры между ними, что покажет увеличение давления масла.

Применение модификатора трения ЭДИАЛ также существенно увеличит ресурс деталей двигателя. Из-за масляного голодания начинают «стучать» гидрокомпенсаторы (хорошо слышно цоканье под клапанной крышкой). С этой болезнью также хорошо справится наша модификатор ЭДИАЛ для двигателя. Обычно стук проходит уже через 15-20 минут после заливки присадки в масляную систему двигателя.

Зачастую при применении присадок в масло прочих производителей (присадки — создающие дополнительные пленки между поверхностями трения) создается иллюзия увеличения давления масла (перестает мигать лампочка «давления масла» на доске приборов). Применивший такую автохимию думает, что получилась дополнительная защитная пленка между вкладышами и шейками коленвала, а это просто присадка обволокла поверхности масляных каналов и уменьшила их диаметр. Масляный насос прокачивая тоже количество масла по меньшему диаметру показал увеличение давления. При частом применении таких присадок велика вероятность уменьшения подачи масла к шейкам КВ и вкладышам, что может привести к масляному голоданию и капремонту двигателя.

Применение модификатора трения ЭДИАЛ для двигателя более безопасно для двигателя и обладает увеличенным ресурсом (50 000 — 100 000 км пробега автомобиля) и не зависит от смены масла.
