Установка электростеклоподъемников своими руками

Установка электростеклоподъемников своими руками

  1. Электроподъемники и ВАЗ 2106
  2. Шарнирно-рычажной электроподъемник «Гранат» на ВАЗ 2109
  3. Фото
  4. Видео

Наш автопром редко устанавливает электрические стеклоподъемники на такие автомобили, как, например, ВАЗ 2109. Впрочем, во время серийного выпуска «девятки», электроподъемники вообще не использовались на отечественных автомобилях. В настоящее время все наоборот, механическая ручка уходит в историю, ведь теперь даже стала возможна установка электроподъемников своими руками. За это огромное спасибо отечественной промышленности, которая занимается выпуском электроподъемников для автомобилей, не оборудованных ими изначально. Дальнейший разговор пойдет как раз об установке стеклоподъемников такого типа.

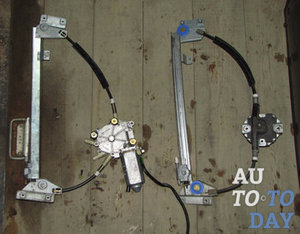

Электроподъемники бывают нескольких видов:

  • тросиковыми – самые слабые, медленные и дешевые. Если на них сгорает моторчик, то можно с легкостью произвести его замену;
  • реечными – слабоватые и требующие регулярного смазывания в процессе эксплуатации;
  • шарнирно-рычажными – быстрыми, негромкими и достаточно мощными (например, примерзшие стекла для них не проблема).

Выбор электро стеклоподъемников

Начиная выбирать электро стеклоподъемники нужно обратить внимание на множество нюансов. В первую очередь, это быстродействие работы механизмов, далее шумность. Думаю, что не очень приятно будет слышать, как под рукой жутко гудит моторчик во время работы стеклоподъемника. Далее рассмотрим сам механизм, они делятся на те, которые работают на тросах, или передаточных ремнях, и на шестеренках.

Что ж касается стеклоподъемников, которые на шестернях, то тут дело обстоит по-другому, их установка и подбор требует внимательности, так как за час их не установить. Будем рассматривать установку двух типов электро стеклоподъемников, так как их установка существенно отличается. При выборе набора стоит пересмотреть внимательно комплектацию, её можно посмотреть в тех паспорте. Зачастую это комплект стеклоподъемников, блок управления ими, кнопки, заглушки на место штатных ручек и шурупы для крепежа, провода обычно не входят в комплект, поэтому придется покупать их отдельно.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.

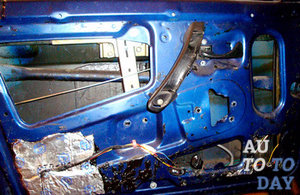

  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».

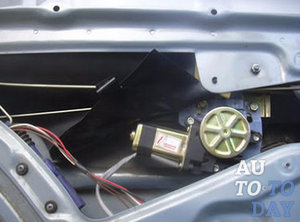

  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.

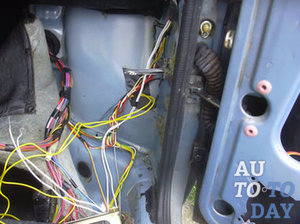

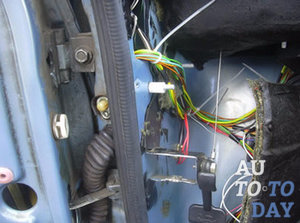

  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

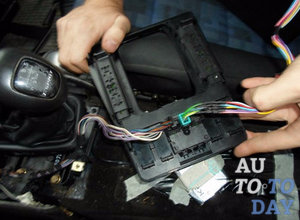

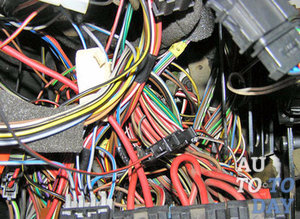

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

  • Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
  • Осталось установить на место обшивку дверей.
  • Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

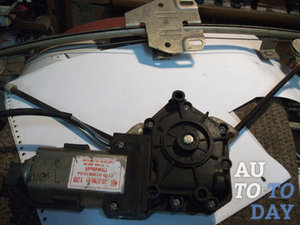

  • Как установить и подключить электрические подъёмники стёкол «Гранат»: опыт на видео

    Как заменить стеклоподъемник ВАЗ 2107

    Для удобства процедуру замены стеклоподъемника Ваз 2107 передней двери лучше распределить на 2 этапа — снятие и установку. Рассмотрим каждый этап отдельно.

    Снятие

    Схема механизма стеклоподъемника

    Сначала нужно опустить стекло, повернув рукоятку на 1 оборот. Так в технологическом отверстии откроется доступ к опоре стекла и фиксатору троса. Один шуруп фиксатора нужно полностью открутить, а второй только ослабить. Стекло необходимо поднять вверх до упора и зафиксировать отверткой.

    При помощи ключа на “10” нужно ослабить гайку натяжителя. Ролик располагается внизу двери посередине. Трос нужно убрать с натяжного и всех направляющих роликов. После этого понадобится демонтировать само устройство стеклоподъемника с каркаса двери. Оно держится на 3 болтах.

    Направляющий желобок также нужно убрать, открутив 3 шурупа и отвести его в сторону. В конце, стеклоподъемник можно вынимать из двери.

    По такому же принципу производится замена стеклоподъемника Ваз 2107 задней двери.

    Установка

    Процесс установки при замене механического стеклоподъемника Ваз 2107 на электрический начинайте с монтажа самого корпуса. Просверлите отверстия под крепежи корпуса в двери и зафиксируйте конструкцию. Нужно разместить трос вокруг роликов и подсоединить проводку, питающую электромеханизм.

    После этого необходимо смонтировать направляющий желобок и натянуть трос.

    Подробнее о замене стеклоподъемника на Ваз классике можно узнать из фотоотчета ниже.

    Отворачиваем рукой или крестообразной отверткой кнопку блокировки замка. Вводим лезвие плоской отвертки между розеткой и облицовкой ручки стеклоподъемника.

    Отжимаем облицовку от розетки, расцепляем их.

    Снимаем облицовку ручки и ручку стеклоподъёмника.

    Крестообразной отверткой через отверстия подлокотника отворачиваем три винта его крепления.

    Отверткой, отворачиваем три самореза накладки двери. Шлицевой отвёрткой поддеваем и отщелкиваем три пластиковых фиксатора.

    Приподняв, снимаем накладку с двери.

    Поддев шлицевой отверткой, снимаем облицовку внутренней ручки замка двери.

    Шлицевой отверткой зацепляем обивку и отщелкиваем семь пластиковых фиксаторов, расположенных по нижней и боковой сторонах двери. Снимаем обивку.

    Немного опускаем стеклоподъёмник.

    Крестообразной отверткой отворачиваем четыре винта крепления обоймы стекла к тросу стеклоподъёмника.

    Поднимаем стекло вверх до упора и фиксируем его скотчем.

    Откручиваем две гайки крепления направляющей стекла.

    Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

    Ключом «на 10» ослабляем затяжку винта крепления натяжного ролика и, сдвинув его, снимаем с него трос.

    Снимаем трос и с остальных роликов двери. Вынув штифт стеклоподъёмника из его отверстия…

    … вынимаем его из двери.

    Устанавливаем электростеклоподъёмник, согласно инструкции намечаем его месторасположение в двери.

    Сверлим отверстие внизу.

    Заводим новый стеклоподъемник в дверной проём и крепим двумя болтами.

    К каретке стеклоподъёмника прикручиваем переходную пластину.

    Опускаем стекло и совмещаем его обойму с переходной пластиной.

    Читать еще:  Как выбрать незамерзающую «омывайку» для стекол автомобиля

    Крепим стекло двумя винтами.

    Прокладываем и подключаем электропроводку. Устанавливаем снятые детали в обратной последовательности.

    Подпишись на наш канал в Я ндекс.Дзене

    Еще больше полезных советов в удобном формате

    • Ремонт КПП ВАЗ 5-и ступка нового образца

    Плохо греет печка ВАЗ 2107

    ВАЗ 2107 инжектор, плавают обороты и при езде есть рывки

    Подключение электростеклоподъемников своими руками

    • Подключение электростеклоподъемников своими руками
    • 1. Знакомимся с основными характеристиками стандартной конструкции автомобильного стеклоподъемника.
    • 2. Какие инструменты понадобятся, чтобы правильно выполнить подключение стеклоподъемников?
    • 3. Как подключить стеклоподъемники без посторонней помощи: пошаговая инструкция.
    • 4. Кнопка стеклоподъемников: особенности подключения.

    Мы все привыкли к тому, что боковое стекло в автомобильной двери можно очень легко опустить и поднять простым нажатием кнопки. Однако, когда Вы просто на нее нажимаете, внутри двери происходит очень сложный процесс, осуществляемый специальным устройством под названием стеклоподъемник. По разным причинам, рано или поздно он может выйти из строя, так что каждый автовладелец должен быть готовым к тому, что его придется менять на новый.

    Но если установить обычный механический стеклоподъемник – дело совсем не сложное, то вот подключить к электрической сети электростеклоподъемник – более сложная задача. Но, чтобы у Вас не возникло трудностей и в этом вопросе, мы подробно расскажем Вам об особенностях выполнения этого процесса. Так что, самое главное – это запастись знаниями и уверенностью, что у Вас все получится.

    • 1. Знакомимся с основными характеристиками стандартной конструкции автомобильного стеклоподъемника.
    • 2. Какие инструменты понадобятся, чтобы правильно выполнить подключение стеклоподъемников?
    • 3. Как подключить стеклоподъемники без посторонней помощи: пошаговая инструкция.
    • 4. Кнопка стеклоподъемников: особенности подключения.

    1. Знакомимся с основными характеристиками стандартной конструкции автомобильного стеклоподъемника.

    — проводкой, которая обязательно должна быть пронумерована в соответствии с электрической схемой;

    — кнопками, которые играют роль переключателей;

    — декоративными заглушками, которые скрывают от людских глаз неприглядный механизм кнопки и делают удобным ее использование;

    — переходными манжетами, которые для удобства и безопасности изготавливаются из резины.

    Хотя при первом взгляде на электростеклоподъемник Вы не увидите в нем ничего сложного, разобраться с его подключением без использования специальной инструкции, которая должна обязательно прилагаться, у Вас вряд ли получится. Правда, некоторые производители предлагают инструкцию по установке и подключению электростеклоподъемника в виде технологического чертежа, который также является довольно сложным для понимания. В таком случае остается либо обратиться к специалистам на станцию техобслуживания, либо дочитать нашу статью до конца и взяться за работу самостоятельно.

    К слову, следует учесть, что на все необходимые манипуляции с одной дверью у Вас уйдет около 2-2,5 часов. Так что сразу запаситесь терпением.

    2. Какие инструменты понадобятся, чтобы правильно выполнить подключение стеклоподъемников?

    В первую очередь, не забудьте приобрести сам стеклоподъемник, которым Вы хотите заменить старый и неисправный. Думаем, с этим у Вас проблем не должно возникнуть, так как подобные устройства продаются в каждом автомагазине. Главное, не стоит вестись на дешевизну, поскольку за ней может скрываться обычный китайский контрафакт. Но, кроме основного устройства, Вам необходимо подготовить следующие инструменты для подключения:

    — набор отверток, в который обязательно должна входить крестовая и шлицевая;

    — набор ключей (скорее всего, Вам понадобятся ключи на «8» и на «10»);

    Однако не стоит забывать и о расходных материалах, без которых ни одно крепление и подключение нельзя будет считать надежным:

    — специальная силиконовая смазка;

    — скотч (широкий строительный, а не канцелярский).

    3. Как подключить стеклоподъемники без посторонней помощи: пошаговая инструкция.

    Перед тем, как приступать к работе с электрической сетью автомобиля, необходимо позаботиться о собственной безопасности и, конечно же, отключить от аккумуляторной батареи питание. В любом случае, необходимо хотя бы удалить предохранители из цепи, на которой находятся прикуриватель и все автомобильное освещение. Далее можем начинать непосредственное подключение стеклоподъемников:

    1. Демонтируем обшивку двери, стеклоподъемник которой мы собираемся подключить к электрической сети. Если Вы не знакомы с этим процессом, то мы рекомендуем Вам использовать специальный съемник, который поможет легко и быстро справиться с крепежными пистонами.

    2. Перед тем, как снимать сам механизм, который отвечает за поднятие стекла, последнее обязательно необходимо зафиксировать в определенном положении. Для этого практичнее всего использовать скотч, который впоследствии будет очень легко снять.

    3. Для того чтобы в работе нам ничего не мешало, сразу демонтируем резиновые заглушки. Их Вы найдете в отверстиях, предназначенных для кабельных выводов, а также возле боковых обивок непосредственно под приборной панелью. К сожалению, боковую панель снять Вам не удастся. Чтобы получить доступ к «внутренностям» автомобиля, которые находятся за ней, Вам придется использовать протяжку, вставив ее в канал стойки.

    4. Крепим регулировочную пластину, которую предварительно необходимо установить в наклонный паз. Делать это необходимо с использованием болтов нумерации М6. Крепится она непосредственно к кронштейну стекла, поэтому, выполняя этот процесс, следует быть осторожным.

    5. Вставляем в верхнее отверстие весь механизм электростеклоподъемника в сложенном виде. Его необходимо надежно зафиксировать, используя для этого те же гайки М6 в количестве 3-х штук, а также стопорные шайбы. В среднее отверстие необходимо установить винт.

    6. Проводим демонтаж двух декоративных заглушек из передней панели, для осуществления чего обязательно необходимо отсоединить от прикуривателя провод. После этого можно протягивать кабель, который пускается через отверстие в двери и ее стойках. Очень важно сделать это таким образом, чтобы ни кабель, ни другие провода в автомобильной двери ни в коем случае не соприкасались с подвижными частями стеклоподъемника. Поэтому проводку необходимо надежно закрепить при помощи изоленты (или скотча).

    7. Теперь необходимо проверить, правильно ли мы подключили контакты к переключателю. Для этого необходимо подать на них питание от батареи, а также включить габариты автомобиля. Если все сделано правильно, должна зажечься подсветка переключателя стеклоподъемника. Что делать, если она не зажглась? Просто поменяйте местами гнезда, которые располагаются на контактах и на переключателях. После этого подсветка должна зажечься.

    8. Занимаемся рычажной системой. Ее необходимо перевести в удобное положение, которое позволяло бы без проблем фиксировать любое положение стекла. После этого можно приступать к соединению механизма с регулировочной пластиной и, соответственно, стеклом. Прочно затягиваем все гайки, чтобы во время движения автомобиля ни одно крепление не ослабилось.

    Маленький совет. Чтобы быстро перевести рычажную систему в положение, удобное для фиксирования стекла, можно использовать и альтернативный источник питания. Проще всего это можно сделать при помощи двойного провода и штатного автомобильного аккумулятора.

    9. Теперь мы приступаем к непосредственному процессу подключения нашего электростеклоподъемника к электрической сети автомобиля. Чтобы все сделать правильно, обязательно необходимо воспользоваться чертежами проводки Вашей модели авто и, естественно, инструкцией по подключению механизма, которая продавалась вместе с ним. Выполнив все прописанные в инструкции указания и сверив все со схемой, обязательно проверьте работоспособность механизма.

    10. Если Вас не совсем удовлетворяет то, как работает стеклоподъемник, это можно исправить простой корректировкой. К примеру, если стекло выходит из направляющих его пазов, исправить ситуацию поможет ослабление гаек, при помощи которых Вы закрепляли регулировочную пластину. Короткую направляющую необходимо зафиксировать в верхнем отверстии. Если же стекло перемещается с определенным усилием, после аналогичного ослабления гайки короткую направляющую необходимо будет зафиксировать в нижнем отверстии. Чтобы окончательно убедиться в том, что подключение стеклоподъемников было выполнено правильно, не поленитесь осуществить данную процедуру 2-3 раза.

    11. Остается надежно зафиксировать крепеж. Для этого можно использовать специальный силиконовый спрей. Если все сделать правильно, то стекло будет входить в уплотнители без малейших задержек.

    Обратно устанавливаем обшивку автомобильной двери и снова проверяем работоспособность установленного и подключенного нами механизма, но только успев перед этим установить кнопку стеклоподъемника. Об этом мы продолжаем рассказывать дальше.

    4. Кнопка стеклоподъемников: особенности подключения.

    Отдельное внимание следует уделить не только установке механизма стеклоподъемника и его подключению к электросети, но и тому, как подключается кнопка стеклоподъемника. Ее удобно размещать непосредственно возле сидения водителя, чтобы он мог в любой момент открыть окна для проветривания, или же закрыть их при выходе из автомобиля, если это забыл сделать невнимательный пассажир.

    В первую очередь разберемся с необходимыми инструментами:

    1. Тот же набор отверток.

    2. Ключи.

    3. Силиконовый спрей.

    4. Провода для соединения стеклоподъемников каждой двери с кнопкой.

    Итак, приступаем к выполнению всех необходимых работ, придерживаясь следующей инструкции:

    1. Одеваем на штатную ось нового стеклоподъемника соответствующую ей шестерню. Она обязательно должна находиться в комплекте приобретенного Вами механизма.

    2. Поверх только что установленной нами шестерни необходимо одеть еще одну — внешнюю, которая обязательно должна соответствовать ей по размерам.

    3. Теперь устанавливаем последнюю шестерню из стандартного комплекта. Ее особенность заключается в том, что она идет в сборе вместе с моторчиком. Но, несмотря на это, вторая и третья шестерни должны обязательно стыкаться. Их также необходимо прочно закрепить, что мы делаем при помощи стопорного кольца.

    4. Для фиксации третей шестерни и ее моторчика также необходимо использовать специальные распорки. Они обязательно должны находиться в комплекте ко всему механизму.

    5. Очень важно, чтобы стекло не сталкивалось с направляющими. Поэтому, как мы уже указывали Вам в предыдущем разделе, не забудьте обработать все возможные места столкновений силиконовым спреем.

    6. С каждой двери автомобиля необходимо протянуть по два провода. Теперь Вам понадобится самый обычный комплект из-под проводов, который устанавливается на каждый автомобиль (особенно на авто отечественного автопрома). Что это за комплект? Он состоит из жгута на одной стороне и специальной фишки для блока предохранителя на другой. Кроме фишки, на второй стороне также находятся два контакта для подключения моторчика стеклоподъемника.

    7. Подсоединяем все провода, которые Вы вывели от каждой двери, с проводами, которые Вам специально необходимо размотать со жгута. После этого можете наконец-то подключать питание, но лучше всего не давать его на весь автомобиль, а подвести через отдельный провод от аккумулятора и пустить через предохранитель.

    8. Если все работает так, как было Вами запланировано, можете приступать к непосредственному врезанию кнопки стеклоподъемника на то место, где Вам удобнее всего будет ею пользоваться. Обычно водители выбирают для этого консоль ручника, или же нишу в автомобильной пепельнице.

    9. Проверяем, как работает наш электростеклоподъемник и его кнопка.

    Однако, во время подключения кнопки стеклоподъемника существует очень большой риск перепутать контакты. Это приведет к тому, что, поднимая стекло на своем окне возле водительского сидения, Вы будете зажимать ее в одну сторону, а чтобы сделать то же самое со стеклом возле пассажира, другую кнопку Вам нужно будет перемещать в другую сторону. Все это очень неудобно, поэтому проверять соответствие работы кнопок стеклоподъемников всех автомобильных дверей необходимо сразу.

    Надеемся, что подключение электростеклоподъемников и общей кнопки стеклоподъемников у Вас пройдет без осложнений, хотя в любом случае этот процесс отберет у Вас немало времени. Но поверьте, результат того стоит!

    Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

    Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

    В общих чертах, подобрав механизм, сначала нужно снять дверную карту, после чего потребуется отключить клеммы АКБ. После старый электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка. Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

    Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника. Затем можно установить новый механизм, после чего перейти к его подключению.

    Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.

    Также необходимо, чтобы заранее были подготовлены кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся. Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

    Установка стеклоподъемника

    Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

    • отвертку «крест» и плоскую;
    • кусачки и пассатижи;
    • набор ключей;
    • нож и протяжки;
    • изоленту, медный провод, широкий скотч, стяжки и т.п.

    Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт. Данные особенности следует учитывать и заранее приобретать все необходимые детали.

    • Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.

    Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.

    Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла. Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.

    Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте). Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.

    Подключение стеклоподъемника

    Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.

    Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку электростеклоподъемника ближе к сидению водителя, чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.

    Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя.

    Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.

    Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.

    Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.

    Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.

    Что может пригодиться при установке ЭСП?

    Прежде всего, необходимо приобрести комплект различных устройств, включающих в себя: органы управления и исполнительное устройство. Заранее следует определиться с выбором стеклоподъемников, их количеством и цене. Естественно, выбирая более качественные и эффективные подъемники, цена на них будет значительно выше.

    Условно можно выделить следующие виды электрических стеклоподъемников:

    1. Планочные стеклоподъемники являются одними из самых надежных. Кроме того, они обладают большой скоростью работы и минимальным уровнем шума в процессе опускания и подниманием стекла. Единственным их недостатком можно считать только большую стоимость комплектов.
    2. Тросовые устройства являются низшим звеном в линейке стеклоподъемников, так как обладают более низкими характеристиками. Однако их стоимость и простота установки заметно перечеркивает их минусы.
    3. Реечные электрические стеклоподъемники включают в себя недостатки и преимущества других видов устройств, а потому являются связующим звеном между ними. Именно поэтому, многие водители делают свой выбор именно в пользу рейки.

    После того, как вы определились с выбором вида стеклоподъемников, необходимо определиться с фирмой-изготовителем. Для этого можно использовать различные тесты и обзоры, которых в интернете достаточно много. Различия в конструкции тоже имеют большое влияние на процесс монтажа, так как многие автомобили уже оборудованы посадочными крепежами для установки соответствующих устройств, а другие будут нуждаться в переделке внутренней части двери. Тем не менее, переделывание крепежных частей не представляется сложным.

    Дальнейшим выбором будет считаться количество стеклоподъемников. Обычно, автолюбители ограничиваются двумя и устанавливают их только на передних дверях автомобиля. Вы же, можете монтировать их и на задние двери.

    Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

    Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

    Снимаем ручку стеклоподъёмника

    Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.

    За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.

    Заменить ручку несложно, это происходит в следующем порядке:

    1. Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
    2. Снять и на её место установить новую.

    Снимаем стеклоподъёмник

    Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

    1. Опустить стекло до упора и снять ручку стеклоподъёмника.
    2. Открутить болты крепления дверной ручки и снять её.

    Устанавливаем новый механизм

    Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

      Смазать трос стеклоподъёмника.

    Замена тросика

    Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

    • перед установкой обязательно нужно обильно промазать трос смазкой;
    • на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
    • в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.

    Замена роликов

    В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

    Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.

    Видео: замена стеклоподъёмника на ВАЗ 2107

    Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.

    Установка электростеклоподъемников Audi 80 b3

    Форумчанин

    Mark Icons

    DD — Dрифтер в DУше

    Привет!
    Необходимо купить:
    — механизмы стеклоподъёмников с моторчиками — 4 штуки, смысл заморачиваться есть только на 4 двери разом =). Стёкла идентичны;
    — идеале нужно купить проводку (косу электростеклоподьёмников), если косы нет, то разъёмы для кнопок, моторчиков и реле, но в таком случае косу придётся собирать вручную;
    — кнопки и ручки с кнопками на все 4 двери;
    — реле стеклоподъёмников 441 959 257 С;
    — пыльники от кузова к дверям 4A0 959 845 C (4 шт).

    Механизмы меняются просто:

    1) Снимаем рамку стекла вместе со всем механизмом (всё очень просто, все винты видимые и легкодоступны);

    2) Снимаем с рамки трапецию механического стеклоподъёмника и ставим вместо неё электрическую (никаких проблем — всё встаёт болт-он):

    3) Проверяем работоспособность самих приводов, для этого берем 2 проводка и от аккума зпитываем подъемник, ходит — прекрассно, не ходит — надо разбирать и чинить…

    4) Идем дальше, пока все в разобранном виде протягиваем проводку из под торпеды в двери, тут то нам понадобятся пыльники и белые хреновины чтобы провода не перетирались об оголенный метал:

    5) Устанавливаем в блок доп реле, который находится слева под рулем, разъем под реле ЭСП и крепим в него наше реле. Разъём занимает сразу 2 места в блоке доп релюх. Контакт № 15 от реле подключаем к блоку предохранителей к контакту M 75s, контакт № 30 подключаем к блоку предохранителей к любому из свободных контактов с номером 30 (постоянный +):

    Контакт ТК1 от реле необходимо подключить к концевику водительской двери, и если при выключенном зажигании и вынутом ключе открыть и потом закрыть водительскую дверь реле отключит питание на стеклоподъемники и оно не появиться до тех пор пока не включишь зажигание.

    6) Схема подключения выглядит вот таким образом:


    br – коричневый,
    br/ge – коричнево/жёлтый,
    br/ro – коричнево/красный,
    br/ws – коричнево/белый,
    bl – синий,
    ge/bl – жёлто/синий,
    ge/sw – жёлто/чёрный,
    ro/sw – красно/чёрный,
    ro/bl – красно/синий,
    ge/br – жёлто/коричневый,
    ge – жёлтый,
    gl/ge – зелёно/жёлтый,
    sw/ro – чёрно/красный,
    sw/bl- чёрно/синий,
    sw – чёрный,
    sw/gl – чёрно/зелёный,
    sw/ws – чёрно/белый,
    ws – белый,
    ro/bl – красно/синий,
    ro – красный

    расшифровка основных элементов

    Q20 – соединительная линия – 1 (концевой выключатель), в электроцепи стеклоподъемников
    * – только при наличии системы автопроверки
    C – трехфазный генератор переменного тока
    D – выключатель зажигания и стартера
    E40 – выключатель стеклоподъемника, спереди слева F2 – концевой выключатель передней левой двери с контактом к зуммеру
    J139 – блок управления стеклоподъемниками
    S43 – термопредохранитель для стеклоподъемников (на дополнительном блоке реле)
    V14 – двигатель стеклоподъемника, слева
    A17 – соединительная линия (61), в электроцепи к приборной панели
    A26 – соединительная линия (дверной концевой выключатель/водительская сторона), в электроцепи к приборной панели
    Q10 – положительная соединительная линия (87), в электроцепи стеклоподъемники/центральный замок и дверной концевой выключатель
    * – установить на любую свободную ячейку реле
    E39 – запирающий выключатель задних стеклоподъемников
    E41 – выключатель стеклоподъемника спереди справа
    E52 – выключатель стеклоподъемника сзади слева (в двери)
    E53 – выключатель стеклоподъемника сзади слева (на центральной консоли)
    E54 – выключатель стеклоподъемника сзади справа (в двери)
    E55 – выключатель секлоподъемника сзади справа (на центральной консоли)
    E107 – выключатель стеклоподъемника (в двери переднего пассажира)
    V15 – двигатель стеклоподъемника справа
    V26 – двигатель стеклоподъемника сзади слева
    V27 – двигатель стеклоподъемника сзади справа
    Q9 – соединительная линия в электроцепи стеклоподъемников
    Q10 – положительная соединительная линия (87), в электроцепи стеклоподъемники/центральный замок и дверной концевой выключатель

    Вопрос остался с контактом №61, который должен идти на генератор…куда именно он крепится мне не сказал никто к сожалению. Зато объяснили для чего он… Если не вдаваться в подробности, то он при заведенном движке обеспечивает движение стеклоподъемников вверх при одном нажатии кнопки (кажется только передних).

    В конечном итоге получаем вот такую красоту:

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
